德国 Seika 倾斜传感器 NG360用于建筑机械船舶及飞行器倾角监测

倾斜传感器 NG360 是一种电容式工作的液体倾斜传感器，集成了传感器电子元件和微计算机。测量结果通过 RS485 接口提供，以便进一步处理。在总线运行模式下，一条总线上最多可连接 78 个传感器。

测量原理使得待测量的倾斜角与输出信号之间存在系统固有的线性关系。确定的测量值与测量点处的重力加速度大小无关，也就是说，无论位于何处，无论是在欧洲、澳大利亚、珠穆朗玛峰还是月球上，倾斜角都能在任何地方被正确测量。与温度相关的不准确性在集成微计算机中被修正。



技术数据

参数 数值

类型 NG360

测量范围 360 度

分辨率 0.01 度

尺寸 见尺寸图

最大总误差 ±0.25 度

横向灵敏度 在 45° 横向倾斜时 < ±0.1 度

响应时间常数 约 0.3 秒

工作电压

工作电压接通时间 < 50 毫秒

电流消耗 约 30 毫安

防护等级 IP65

工作温度 -40 至 + 85°C

储存温度 -45 至 + 90°C

重量（不含固定环和电缆） 约 110 克





特性

集成 16 位微计算机

可总线通信的 RS485 输出信号

无测量范围限制

0.01 度分辨率

线性误差小

高长期稳定性

无磁滞测量信号

零点漂移极小

不受电磁场影响

因无机械运动部件，耐振动和冲击

全密封封装

传感器位于绝缘外壳中，与测量点电隔离，因此无接地环路

通过夹紧环可 360° 调节零位

所有与温度相关的测量精度都通过集成的温度测量进行修正



应用

NG360 适用于任何需要获取任意倾斜角的测量值、通过逻辑接口联网并由计算机进一步处理的场合。

这些传感器例如在建筑、采矿和农业机械、测量仪器、飞行器、运输和输送设备以及船舶中得到应用。



主要型号

Seika NB3

Seika NA2 - 05

Seika NA2 - 10

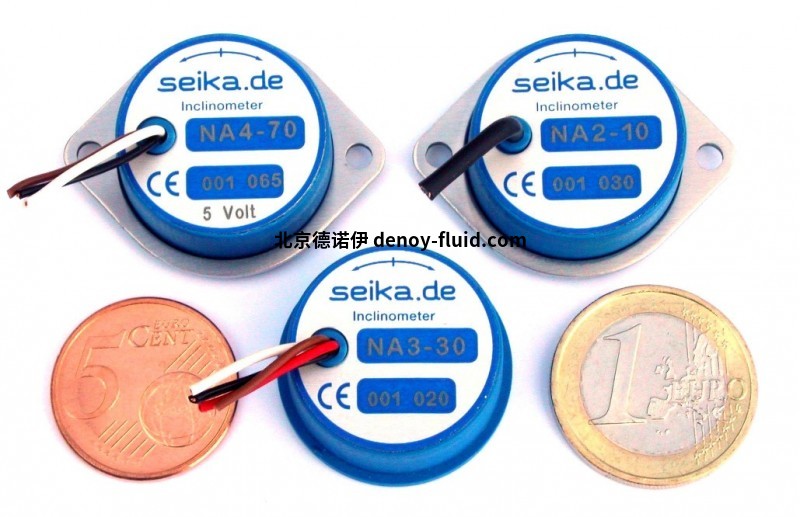

Seika NA3 - 30

Seika NA4 - 45

Seika NA4 - 70

Seika N2

Seika N3

Seika N4

Seika NG2

Seika NG3

Seika NG4

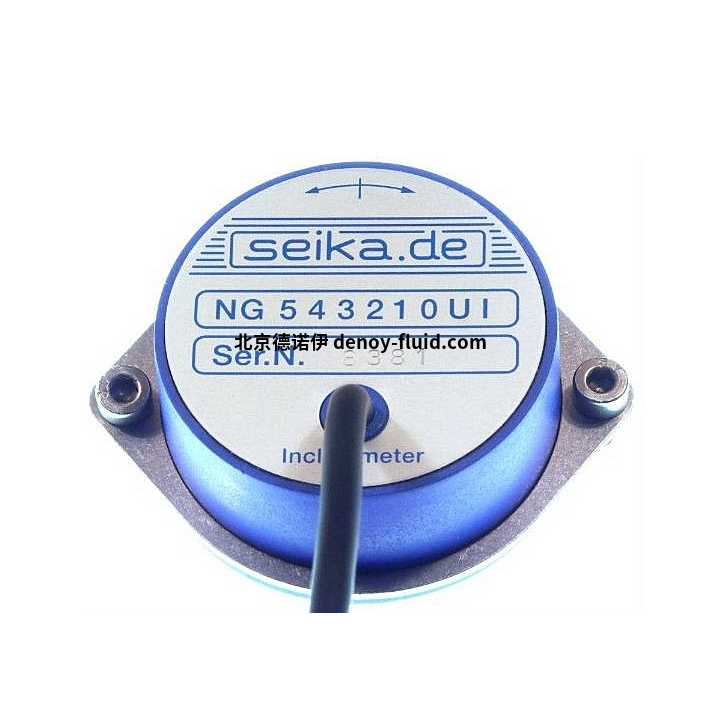

Seika NG...I

Seika NG...U

Seika NG360
