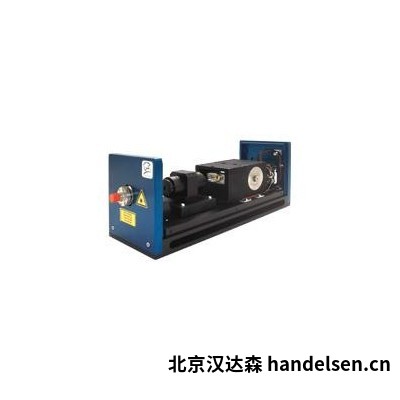

Sacher LYNX S3 手动Littrow一体化窄线宽外腔可调谐半导体激光器
Sacher LYNX S3为德国原厂推出手动光栅调谐Littrow构型外腔二极管激光器，采用专利一体化单块谐振腔结构，光谱覆盖370–1770nm全波段，细分型号功率最高可达300mW；采用手动宽幅粗调+压电GHz级精细调谐组合方案，自带光束偏移补偿结构，具备超低温漂、低声学干扰、长期稳定锁频特性；提供自由空间、单模保偏光纤两种输出形式，支持恒电流、恒功率双工作模式，搭载GPIB/RS232/USB多远程通讯接口，适配光谱、冷原子、拉曼、太赫兹、非线性光学等各类精密科研实验。
一、产品核心优势
1. 一体化单块专利Littrow腔体，内置光束偏移补偿，光栅调谐时光斑位置不偏移，无需反复校准光路，整机机械稳定性更强；
2. 双级调谐架构：手动旋转光栅完成数十纳米大范围粗调，压电陶瓷实现精细扫描，调谐分辨率优于10MHz，单段无跳模调谐带宽最高30GHz；
3. 优异光谱指标：1ms采样下线宽低于100kHz，边模抑制比＞40dB，杂散光少，满足高精度饱和吸收、多普勒光谱检测；
4. 超高频率稳定性：温度漂移远小于100MHz/K，抗环境声学振动，支持无共振压电调制、高速电流调制，长期锁频无明显漂移；
5. 搭载原厂自研抗反射镀膜激光二极管，量子效率高，光纤耦合损耗低，全系列功率覆盖20~300mW；
6. 模块化即插即用设计，远程可自动读取波长、输出功率数值，多通讯接口适配实验室自动化采集系统；
7. 双输出可选：自由空间准直光束、单模保偏光纤耦合输出，适配不同光路搭建场景；
8. 恒电流、恒功率两种运行模式可按需选配，适配吸收光谱、非线性光学差异化实验条件。
二、设备调谐工作原理
LYNX S3采用一体式Littrow衍射光栅外腔谐振结构，通过手动旋转光栅角度完成纳米级宽波段粗调；腔体集成光路补偿组件，消除光栅转动带来的光束位移；内部压电陶瓷驱动光栅微位移，实现最高30GHz无跳模精细扫描，调谐精度可达兆赫兹级别；整机采用原厂AR增透镀膜激光芯片，降低腔内反射损耗，提升输出功率与光谱纯净度，一体化刚性腔体抗振、温稳性能优于分体式外腔激光器。
三、可选配套配件与控制器
1. 光学拓展组件：光学隔离器、单模保偏光纤组件、高频电流调制模块；
2. 专用低噪声控制器：Pilot PC实验室控制器、Pilot PZ外腔专用控制器、Pilot OEM工业级控制器；
3. 多规格激光壳体：H165 V1、H165 V2、H280、H390、H600五种尺寸外壳可选；
4. 配套技术资料：腔体结构图纸、AR镀膜分级文档、锁频方案、激光器选型对比白皮书。
四、主流科研应用场景
1. 吸收光谱、饱和吸收、拉曼光谱、电磁诱导透明EIT、工业光学在线过程监测；
2. 激光冷却、原子捕获、玻色-爱因斯坦凝聚（BEC）冷原子物理实验；
3. 太赫兹产生系统种子光源、OPO光学参量振荡器泵浦/种子光；
4. 非线性光学效应、水汽/气体吸收检测、精密干涉测距；
5. 光纤器件标定、原子分子吸收光谱、高精度气体痕量检测科研。
五、整机通用技术参数
| 产品型号 | LYNX S3（手动一体化Littrow外腔可调谐激光器） |
| 谐振腔结构 | 专利一体化单块Littrow腔体，集成光束偏移补偿 |
| 全光谱覆盖区间 | 370 nm ~ 1770 nm，数十款标准化细分型号 |
| 单型号最大输出功率 | 最高300 mW（随波长型号变化） |
| 粗调方式 | 手动旋转衍射光栅，数十纳米连续调谐 |
| 精细调谐单元 | 压电陶瓷执行器，分辨率＜10 MHz，无跳模带宽≥30 GHz |
| 光谱线宽（1ms采样） | ＜100 kHz |
| 边模抑制比 | ＞40 dB |
| 温度漂移系数 | 远小于100 MHz/K |
| 光束输出形式 | 自由空间准直光束 / 单模保偏光纤耦合（二选一） |
| 设备运行模式 | 恒电流模式、恒功率模式（可选配置） |
| 远程通讯接口 | GPIB、RS232、USB |
| 可选拓展模块 | 光隔离器、保偏光纤、高频电流调制组件 |
| 配套控制器系列 | Pilot PC / Pilot PZ / Pilot OEM |
| 可选激光外壳 | H165 V1、H165 V2、H280、H390、H600 |
| 核心专利编号 | US 6,297,066、US 6,869,483 |
备注：各细分型号的波长区间、输出功率、光栅粗调纳米范围存在差异，完整型号规格表可向厂商索取；厂商保留产品参数迭代优化权限，采购前可咨询确认最新配置。
