HYDROKOMP开启阀，是夹紧液压系统中用作直接控制的后续阀



品牌介绍

HYDROKOMP 成立于 1998 年，在黑森州穆克的两个工厂设计、制造和销售各种液压元件、联轴器和夹紧技术。



产品：

联轴器

夹紧元件

液压元件

旋接器



开启阀



描述：

开启阀在夹紧液压系统中用作直接控制的后续阀。紧凑的设计允许直接安装到夹具中，节省空间。截止阀的入口和出口压力始终相同。这使得这种类型的阀门非常适合用于后续回路。对于单作用气缸，只需来自压力发生器的一条供应管路即可运行。该设计允许阀门组合可以法兰连接在一起，以使用通用的 P 连接和标准部件形成块。



特征：

节省空间的安装选项

翻边快速组装

压力顺序回路的理想选择

只需一条供电线即可运行

可进行阀门组合



阀门组合：

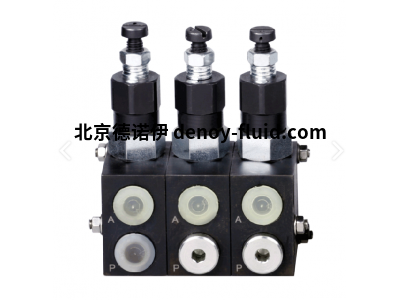

接通阀的组合由一个入口阀和最多四个法兰安装的直通阀组装而成。它们通过钻孔供应加压油。阀壳之间的密封由O形圈提供。截止阀的入口和出口压力始终相同。这使得这种类型的阀门非常适合用于后续回路。



例如，该图显示了可用于生产的夹紧装置。



当压力供应开始时，单作用气缸1伸出。



当达到设定的开启压力时，进气阀A1打开并驱动旋转夹具2。



一旦达到直列阀 A2 中的开启压力，支撑元件 A2 就会夹紧支撑活塞。



直列阀A3驱动旋转夹具4以完成夹紧过程。



当设备松弛时，加压油通过集成的止回阀流回压力发生器。



技术数据：



变体：直控随动阀、法兰进气阀、截止排阀

工作压力：最大。500 巴

流量：最大 30 升/分钟

调整范围：0 - 500 巴

压力变化：每 100 分钟1 巴

可组合：进气阀 + 最多 4 个直通阀

油连接：螺纹 G1/4 或 O 型圈法兰

杠杆：液压油符合 DIN 51524 Tl.1 至 3 标准;ISO VG 10 至 68，符合 DIN 51519 标准





型号示例：

HYDROKOMP ZSV-080-5-001

HYDROKOMP ZSV-160-5-001

HYDROKOMP ZSV-315-5-001

HYDROKOMP ZSV-500-5-001

HYDROKOMP ZSV-080-5-002

HYDROKOMP ZSV-160-5-002

HYDROKOMP ZSV-315-5-002

HYDROKOMP ZSV-500-5-002

HYDROKOMP ZSV-080-5-003

HYDROKOMP ZSV-160-5-003

HYDROKOMP ZSV-315-5-003

HYDROKOMP ZSV-500-5-003

HYDROKOMP ZSV-080-5-004

HYDROKOMP ZSV-160-5-004

HYDROKOMP ZSV-315-5-004

HYDROKOMP ZSV-500-5-004
