HYDROKOMP气动旋接器，将压缩空气从固定部件输送到旋转机器部件



品牌：

HYDROKOMP 成立于 1998 年，在黑森州穆克的两个工厂设计、制造和销售各种液压元件、联轴器和夹紧技术。

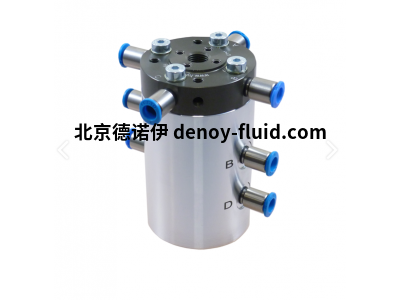

气动旋接器



描述：

气动旋接器将压缩空气从固定部件输送到旋转机器部件。装配在装配的旋转轴上进行。为此，我们提供 1 线、2 线和 4 线通道的变体。HYDROKOMP 的气动旋接器可以通过滑环与电接器结合使用，用于 6 Vdc 和 12 A 的 18、24、24 或 2 线。



特征：

外壳由高强度铝制成（滑环外壳由坚固的塑料制成）

高强度铝制旋转活塞

低自重

衬套可与气动和电气装置结合使用

滚珠轴承

提供标准型号和特殊型号



组装说明：

气动旋接器的安装方式必须不会对固定或旋转部件施加弯矩。事实证明，将旋转活塞拧到气动装置的连接处并仅防止扭曲（不要引入轴承力）固定直立外壳是个好主意。



技术数据：

大小：3

工作压力：最大。10 巴

工作温度：-10°C 至 +60°C

连接：单芯、双芯和四芯（气动）

力矩：启动范围从 0.4 Nm 到 1.1 Nm

速度：最大 60 1/分钟

连接：M5螺纹，径向在外壳中，径向和轴向在旋转活塞中

变体：不带和带电馈通



型号示例：

HYDROKOMP DRP-010-3-001

HYDROKOMP DRP-020-3-001

HYDROKOMP DRP-040-3-001

HYDROKOMP DRP-010-3-002

HYDROKOMP DRP-010-3-003

HYDROKOMP DRP-010-3-004

HYDROKOMP DRP-010-3-005

HYDROKOMP DRP-020-3-002

HYDROKOMP DRP-020-3-003

HYDROKOMP DRP-020-3-004

HYDROKOMP DRP-020-3-005

HYDROKOMP DRP-040-3-002

HYDROKOMP DRP-040-3-003

HYDROKOMP DRP-040-3-004

HYDROKOMP DRP-040-3-005
