瑞士CO-AX 插装阀 PCD-3 10型技术规格及介绍



公司简介

Müller CO-AX AG 是一家总部位于瑞士的公司，专门从事先进的单向和多向阀门技术、液压和气动执行器的设计、制造和销售。该公司成立于1947年，是世界领先的阀门和执行器制造商之一。



Müller CO-AX AG 的产品线包括多种单向和多向阀门，如球阀、蝶阀、夹套阀和截止阀等。此外，该公司还生产各种液压和气动执行器，包括伺服阀、电动执行器和手柄等。



Müller CO-AX AG 的产品应用范围广泛，包括航空航天、机械工程、工业自动化、医疗设备、食品加工和化学工业等。该公司的阀门和执行器因其高质量、高可靠性和长寿命而备受客户赞誉。

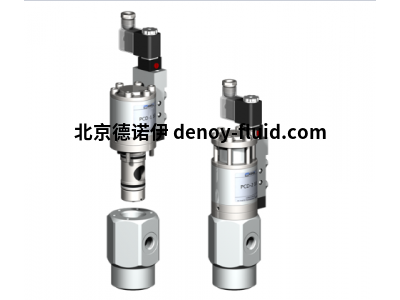

插装阀 PCD-3 10型



插装阀

阀芯用三个螺钉固定在阀体上。一旦安装在管道系统中，该系统的优势在于，如有必要，可以在几分钟内更换阀芯。



技术数据；



功能 常闭/常开

压力范围 PCD-3 0-150 bar（0-200 bar，见压力图）

KV价值 3,0立方米/h

媒体 气态液体 高粘度凝胶状糊状

流向 A B 如标记

开关周期 7001/分钟

切换时间 打开 30-3000 毫秒 关闭 30-3000 毫秒

介质温度 60 °C 直装先导阀

环境温度 50 °C 直装先导阀

重量 1,3 千克

额定电压 Un24 V 直流

Un230 伏 40-60 赫兹交流电

保护 IP65 （P54） DIN 40 050

通电额定值 ED 100%



阀门的技术设计基于介质和应用要求。这可能导致在设计、密封材料和特性方面与数据表上显示的一般规格存在偏差。



辅料；



先导阀

C 10 / C 15 / VK 10 两位

五位先导阀，电动气动，G 1/8，带节流阀，p = 4 - 10 bar

型号 0 820 038 980 （NC）货号 0 820 038 981 （NO）



电气连接

线圈，带连接器 M12x1 DESINA / VDMA



电气连接

连接器 B DIN EN 175301-803



限位开关

Icomatic

M12x1， DC 10 - 60 V， AC 15 - 250 V， -25°C 至 +85°C



巴鲁夫

M12x1限位开关

，DC 10 - 30 V，-25°C至+70°C



同类型；

PCD-1 / PCD-2 10

PCD-1 / PCD-2 15

PCD-3 15

PCS-1 / PCS-2 10

PCS-3 10

PCS-1 / PCS-2 15

PCS-3 15
