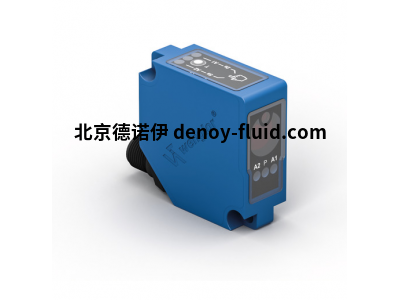

wenglor激光测距传感器P1PY101
飞行时间法激光测距传感器
飞行时间激光测距传感器采用光传播时间测量的原理，可以覆盖高达 10,000 毫米的工作范围，
即使远距离也能可靠识别物体。ToF 传感器耐抗外来光线干扰，确保可靠的功能。
说明
这些传感器以一类激光的光传递时间测量原理工作。即使信号非常微弱，
采用“动态敏感” (DS) 技术的 wintec 也能保证迄今接收灵敏度。
因此，传感器的工作范围最大可达 10 米。即使是在倾斜位置，也能可靠识别深色或光亮物体。
此外，wintec 还能在外来光线或污垢等干扰性环境条件下可靠工作。
全面的状态监测功能还能实现前瞻性维护和没故障运行。
特点概览
设有 2 个彼此独立的切换输出端
采用 DS 技术，工作范围广，识别精准
无相互影响
直观的操作方式
光学数据
工作范围 0 ... 10,000 mm
设置范围 50 ... 10,000 mm
最大可重现性 3 mm*
线性偏差 10 mm*
切换滞后 < 15 mm
光线类型 激光（红）
波长 660 nm
使用寿命(Tu = +25 °C) 100,000 h
激光等级(EN 60825-1) 1
射束扩散 < 2 mrad
最大允许的外来光线 100,000 Lux
电气数据
供电电压 18 ... 30 V DC
电流消耗(Ub = 24 V) < 35 mA
切换频率 50 Hz*
切换频率（最大) 250 Hz*
响应时间 15 ms *
响应时间（最短) 4.7 ms *
温度偏差 < 0.4 mm/K
温度范围 -40 ... 50 °C
切换输出端数量 2
切换输出端压降 < 2.5 V
切换输出端开关电流 100 mA
反极性保护和防过载 是
抗短路 是
接口 IO-link V1.1
传输速度 COM3
防护等级 III
机械数据
设置方式 示教
外壳材料 ABS 塑料
透镜盖 塑料，PMMA
防护等级 IP67/IP68
连接方式 M12 × 1；4/5针
重量 41 g
