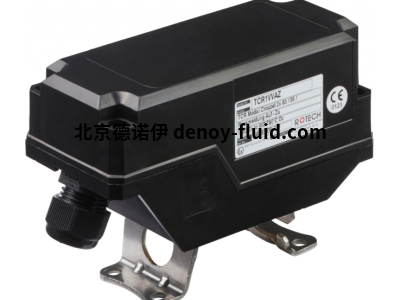

rotech阀位指示器TCR3MVSAZ

rotech阀位指示器TCR3MVSAZ

TCR系列是一款结构紧凑的阀门位置指示器和阀门控制器,有充足空间安装4个内置机械式微动感应器,4个接近式

传感器或2个接近式磁力感应器,也可增加其他功能的辅助插件，并使所有的相关元件都安装在壳体内。

TCR系列的底座下面安装有铜基的过滤器来平衡内外气压,避免温差过大时在盒内形成冷凝水.TCR的布线全嵌在底部

并被覆盖,可避免发生线路冲突并保证安全,接线也简单和快捷.

另外TCR特殊的底座也给电磁阀线路的接入和一体安装提供了方便,这样用户通过一根电缆就可实现对执行机构的控制和

位置信号的捕获与反馈.TCR型与执行器之间采用VDI/VDE3845标准的连接.

为应对不同的使用环境,TCR的上壳体可选用不同的材质,在室内环境可使用透明的聚碳酸酯工程塑料材质(Makrolon®)

在室外和防爆要求的环境下,具有抗紫外线,耐高温,和抗冲击性的黑色的尼龙类工程塑料(Vestamid®)的更加适合.

在野外环境，推荐使用铝合金材料壳体的开关盒.TCR的底座统一采用黑色的尼龙类工程塑料(Vestamid®).

TCR系列的每一款都能选装一个半圆形现场可视位置指示器，可在现场直接观察阀门位置,用不同颜色

表示阀门的不同位置.另外还可选可视窗形盖,M12电磁阀连接装置和LED指示灯.

TCR系列还有4-20mA电流反馈离散控制型和AS-Interface智能型的系列供选择.

TCR产品特点:

1.设计紧凑完整，安装定位标准化

2.信号反馈和指示位置是0-360度可调节

3.一体化的电气连接

4.多样化的型号供选择

TCR3MVSAZ技术参数

内置感应器 Crouzet 83 161 301

感应器类型 机械式 SPDT

工作电压 230V

触点 银-镍

工作寿命 20000000

准确度 1.5

工作电流 4A

环境温度 -25~+85°C

防护等级 IP65/66

壳体密封 EPDM

防爆等级 普通型

位置指示器 可配

系统连接 M20x1.5mm

电磁阀连接(可选项) M12x1.5mm

rotech阀位指示器TCR3MVSAZ
