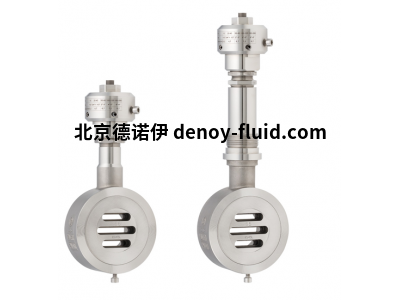

schubert滑动闸阀可调孔板8090/015VA000AM

schubert滑动闸阀可调孔板8090/015VA000AM

可调节 GS 孔口，连续可调的孔板，用于精确调节规定的流量。

- 在内置状态下无级调节

- 用安全装置进行手动调节

- 可选的可密封性

- 定义的特性曲线

- 停止在终端位置

- 节省空间的中间法兰结构

- 非常轻的重量

- 低噪音运行

- 对气蚀不敏感

8090 型可调滑动闸门孔适用于精确和连续地调节规定的流量。在运行过程中，它可以在安装状态下手动调整和固定。

此外，该孔口还有助于冷却系统的液压调节，例如在热电联产机组和船舶上调试大型发动机时。

设计

大小：DN15 - DN150

压力：PN 10/40

材料：不锈钢 1.4408，碳钢 1.0619

介质温度：-60°C 至 350 °C

订购示例：

8090/015VA000AM--91--Z-1 可调 GS 孔，DN 15 （Kvs 4;Cv 4,6），短型，GS1 - 无凸缘设计，符合 DIN，

PN10-PN40，

阀体材料：碳钢，阀杆密封 PTFE 车顶袖口组，密封盘配对：STN2/STN3，特性线性 100%，附加锁紧螺母。

滑动闸阀 – 效率

滑动闸阀的突出特点是驱动力，其驱动力仅为驱动相同公称尺寸和相同压差的截止阀所需力的 10% 左右。

这允许使用更小的执行器，即使相同标称尺寸的两种设计具有大致相同的流量！

这一有益的特点源于这样一个事实，即在滑动闸阀中，关闭是与流动方向相反的，而不是像截止阀那样逆流而上。
