瑞典AQ 超声波气泡传感器，SAC，FCP，CCS，FCS，PAC等系列



AQ超声波传感器定义：

在不接触液体的情况下，通过超声波技术持续监测管路中流动液体中产生的气泡



主要系列：SAC系列，FCP系列，CCS系列，FCS系列，PAC系列

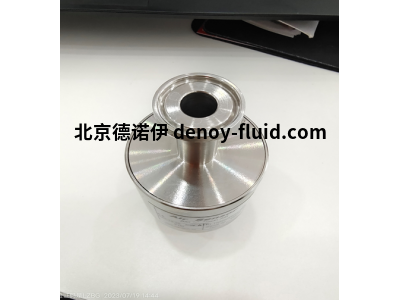

SAC系列   （316L不锈钢）

型号组成：SAC (X)-(Y)   X表示内径，Y表示卡盘直径。内径最小可做到2mm，最大可做到60mm，内径8mm以上的可以做防爆型的传感器，型号后加-EX，标准线缆7米，可按需求定制20米或者40米，电缆额外收费。温度范围：-20℃to 130 ℃。压力：最高温度条件下可达1Mpa。防护等级：IP67



型号示例：



型号       SAC4.5-25 SAC6-25      SAC8-25     内径                4,5 mm              6,0 mm       7,75 mm                     外径           38mm 38mm          38mm                     卡盘直径              25                 25    25



型号                  SAC10-25     SAC16-25      SAC2-25

内径                  10,0 mm      16,0 mm       2,0 mm

外径                  51mm           51mm          38mm

卡盘直径            25                  25 25



型号         SAC16-50   SAC22-50         SAC35-50

内径        16,0 mm 22,0 mm          35,0 mm     外径         64mm 64mm          64mm

卡盘直径   50   50            50



型号        SAC46-64       SAC60-77

内径        46,0 mm        60,0 mm

外径         76mm        102mm

卡盘直径       64          77



FCP系列



（材质聚丙烯）如客户的流体是酸碱等腐蚀液体，选此系列

温度范围： -20℃to 80 ℃

压力：700kPa 20C, 500kPa 50C, 50kPa 80C

防护等级:IP67

型号组成：FCP (X)-(Y)   X表示内径，Y表示卡盘直径。内径最小可做到4mm，最大可做到38mm，FCP系列不可做成防爆型，自带5米标准线缆，不额外收费，可按需定制到25米。



型号示例：

型号          FCP4-25 FCP6-25     FCP10-25

内径                   4mm             6,0 mm       10 mm

外径           40mm 40mm          40mm

卡盘直径                 25   25       25



型号                  FCP14-25     FCP22-50      FCP38-64

内径                  14mm           22mm          38 mm

外径                  40mm           76mm          76mm

卡盘直径             25                  50       64



其他系列

除了以上讲的常用的两个系列外，AQ还有其他产品系列。

不锈钢：FCS系列  CCS系列（FCS带5米线缆，只有6种规格，CCS带连接线，0.5米，且不可订制防爆型）

聚丙烯：PAC系列  APS系列（PAC的产品内径与FCP完全一致，但外径稍稍大一些，且PAC系列不带连接线，需单独采购，APS仅有三种规格，产品形状短小）



除了上述的的产品系列，AQ还生产材质为哈氏合金的传感器，所有的SAC不锈钢系列的传感器尺寸都可以做成哈氏合金材质，价格比不锈钢系列的高出一倍。

一次性传感器DAP和DAT系列

       DAP6-25，DAP10-25，DAP22-50

         DAT-4.8-A



D72，DP72，D128控制器

D72，DP72，D128超声波控制器

D72，DP72的区别，从外形尺寸，材质，接线口等几乎完全一致。区别在于D72的输出是4-20mA和继电器输出，DP72的输出是Profibus 和继电器。

D128尺寸较大，防护等级较高，4-20mA和继电器输出，材质塑料
