bar自动蝶阀PZDS 80采用气动操作双作用或单作用

产品描述

一体式，防吹气，流量接头形式，密封和居中嵌入式蝶阀。自动蝶阀采用气动操作（双作用或单作用）。

产品特点

符合性指令 97/23/CE PED • ATEX 指令 94/9/C E ATEX

密封性测试 EN12266-1 nti-static EN12266-2 测试

通过轴和阀盘之间坚固的多齿，实现非常好的动力传动。

易于维护，通过卡簧防爆轴。

可更换的圆盘和阀座。

轴和外壳不与内部介质接触。

自润滑轴承衬套

外壳 80m 环氧涂层

外壳颜色 RAL 5017，蓝色

座椅 NBR，FKM，硅胶，EPDM - 白色，可根据要求提供。

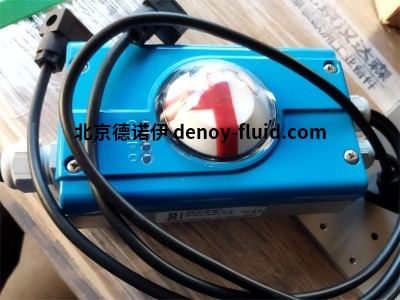

可选配限位停止指示、电磁阀和定位器

根据要求在真空下应用。

也可与棘爪杆、齿轮或电动执行器一起交付。

技术数据

公称尺寸 DN 25 至 DN 600

安装位置 任何方向

公称压力 DN 25：最大 10 巴

DN 32 - 350：最大 20 巴

DN 400 - 600：最大 10 巴

温度范围 -15°C 至 +120°C

流动方向 任意

控制压力 2 - 8 巴

控制介质 / 优质空气或中性气体（其他介质可根据要求提供）

法兰连接标准

EN 1092-1 、

EN 1092-2 、

PN6/10/16/25/40、

ASME/ANSI125/150、

BS10 和 BS10-e、

JIS B2238 、

JIS B2239。

材料

外壳:DN 25-铸铁GG25

套管:DN32-600-球墨铸铁GGG4C

防爆片:不锈钢1.4408

轴:不锈钢1.4028

座:三元乙丙橡胶

bar自动蝶阀PZDS 80采用气动操作
